SAP PI – 用户界面工具

SAP PI – 用户界面工具


您可以使用不同的 SAP PI 用户界面工具来访问 SAP PI 系统架构的不同组件。最常见的 UI 工具是 –

  • ES Builder – 此工具提供用于在企业服务存储库 ESR 中工作的 Java 用户界面。

  • SAP NW Developer Studio – 这是基于 Java Eclipse 的工具,用于查看和编辑 Enterprise Service Repository 中的某些对象类型。

  • Integration Builder – 此工具提供基于 Java 的用户界面以在集成目录中工作。

图形用户界面

这是用于访问 SAP PI 系统的 ABAP 堆栈的 SAP 客户端工具。

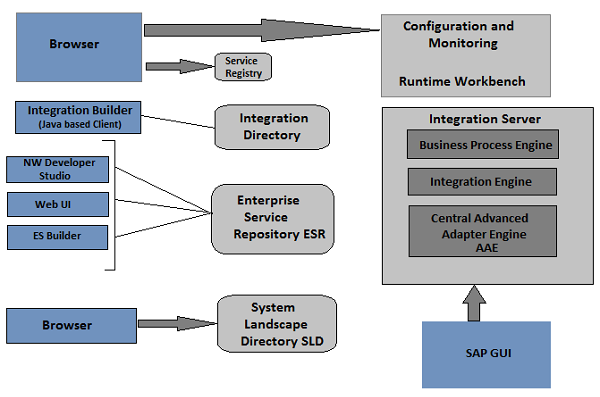

下图显示了 SAP PI 的不同 UI 工具以及可以使用这些工具访问的组件 –

图形用户界面

SAP PI — 平台

单栈与双栈

在 SAP PI 旧版本中,并非所有组件都基于单个平台。集成引擎、业务流程引擎和集成构建器等很少有组件基于 ABAP 堆栈,而企业服务存储库 ESR、集成目录(SLD、适配器引擎等)等其他组件基于 Java 堆栈。所以这些类型的系统被称为双栈系统,因为 PI 需要 ABAP 和 Java 栈才能运行。

ABAP Stack Java堆栈
Integration Engine 企业服务存储库 ESR
Business Process Engine 集成目录
Integration Builder (运行时工作台、系统架构、适配器引擎、映射运行时)

在最新版本的 SAP PI 中,ABAP 堆栈组件被修改为在 Java 堆栈上工作,因此 SAP PI 只需要 Java 堆栈即可运行,称为单堆栈系统。
