SAP PI – 主页

SAP PI – 主页


要打开 SAP PI Tools 主页,请使用以下 URL –

http://<host>:5<instance#>00/dir/start/index.jsp

示例– http://scmehp2:50200/dir/start/index.jsp

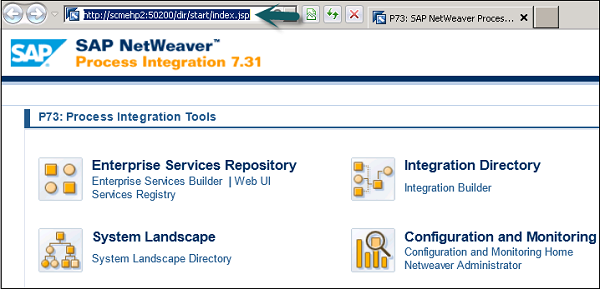

SAP PI 选项卡

SAP PI 主页有以下四个 Java 链接 –

  • 企业服务存储库 (ESR)
  • 集成目录 (ID)
  • 系统景观 (SL)
  • 配置和监控 (CM)

企业服务存储库 (ESR)

在 SAP PI 中,Enterprise Service Repository 用于设计和创建要在集成场景中使用的对象。您可以设计接口对象、映射对象和不同的集成过程。

接口对象

以下是接口对象 –

  • 服务接口
  • 数据类型
  • 消息类型

映射对象

消息的映射是根据发送方和接收方的数据结构完成的

集成流程

集成流程

如果数据结构不同,则操作映射用于将源结构转换为目标结构。使用消息映射可以简化复杂的操作映射。

消息映射可以通过以下方式实现 –

  • 图形映射
  • Java映射
  • XSLT 映射
  • ABAP映射

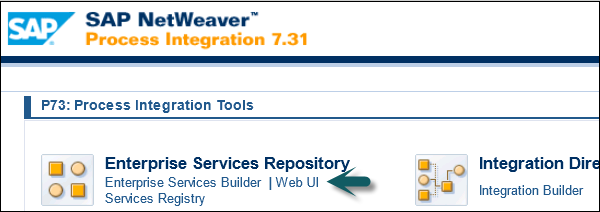

在 Enterprise Service Repository 下,您可以看到不同的 UI 工具 — Enterprise Service Builder 和 Web UI 和 Service Registry。

企业服务存储库

当您启动 Enterprise Service ES Builder 应用程序时,您将获得第一次运行该应用程序的选项,如下面的屏幕截图所示。单击运行。

运行应用程序

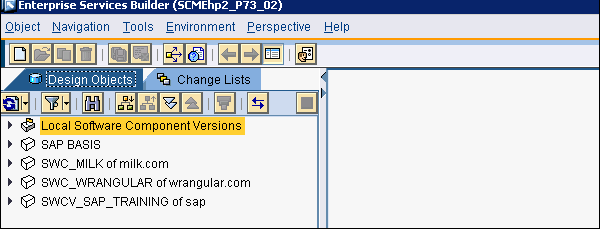

应用程序启动后,您将获得以下选项 –

  • 顶部的主菜单栏和标准工具栏
  • 左侧导航区
  • 右侧工作区

本地软件组件版本

对象编辑器显示在工作区中。这些对象编辑器包括与打开的对象特别相关的功能。

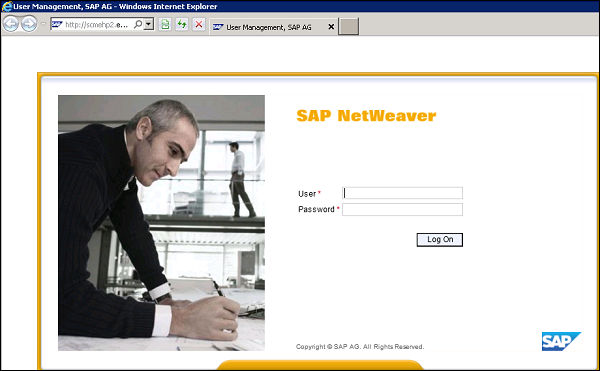

当您运行 Web UI 时,系统会提示您输入用户名和密码。

Web UI 登录页面

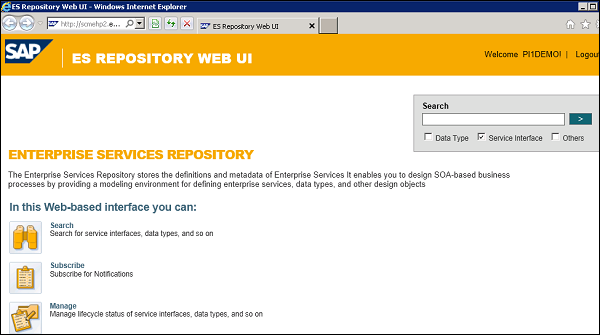

在基于 Web 的界面中,您可以执行以下任务 –

  • 搜索– 搜索服务接口、数据类型等。

  • 订阅– 订阅通知。

  • 管理– 管理服务接口、数据类型等的生命周期状态。

ES 存储库 Web UI

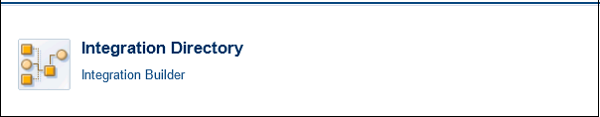

集成目录

集成目录用于配置在 Enterprise Service Repository 中创建的对象,并且配置由集成引擎在运行时执行。要配置 ESR 对象,您需要导入对象 — Service and Communication Channel。

集成目录

服务允许您寻址消息的发送者或接收者。根据您希望如何使用该服务,您可以从以下服务类型中进行选择 –

  • 业务系统
  • 商业服务
  • 集成流程服务

通信通道通过使用适配器引擎将外部本机消息转换为 SOAP XML 格式来确定消息的入站和出站处理。两种类型的通信通道——发送方通道和接收方通道。

在集成目录中,您可以进行四种类型的配置 –

  • 发件人协议– 这决定了集成服务器如何转换消息。

  • Receiver Determination – 这用于确定要向其发送消息的接收者的信息。

  • 接口确定– 这用于确定消息要发送到的入站接口。这也决定了处理消息的接口映射。

  • 接收方协议– 这定义了接收方如何转换和处理消息。

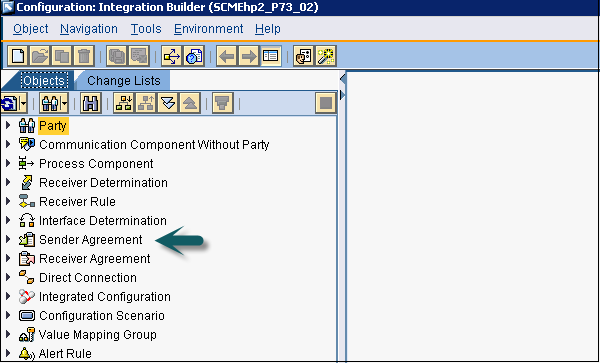

在集成目录下,您可以看到集成生成器。单击集成构建器时,您可以看到用于配置在 ESR 中创建的对象的不同选项。

发件人协议
