SAP PI – 系统架构目录

系统架构目录包含有关架构和软件组件版本的信息。SAP 系统可以配置为在此目录下注册。系统架构目录 (SLD) 管理有关系统架构的所有可安装和已安装元素的信息。

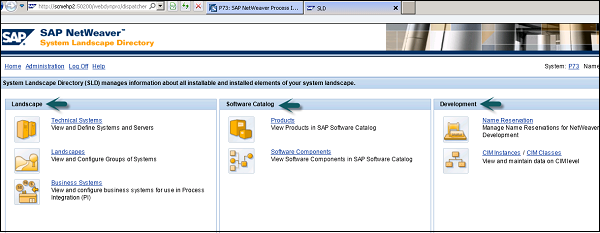

您可以在网页中找到以下链接 –

风景

在横向下，您可以找到以下选项 –

• 技术系统– 您可以查看和定义系统和服务器。

• Landscapes – 您可以查看和配置系统组。

• 业务系统– 您可以查看和配置用于流程集成的业务系统。

软件目录

• 产品– 这是查看 SAP 软件目录中的产品。

• 软件组件– 这是查看 SAP 软件目录中的软件组件。

发展

• 名称保留– 这用于名称保留和 NW 开发。

• CIM 实例– 用于查看和维护 CIM 级别的数据。

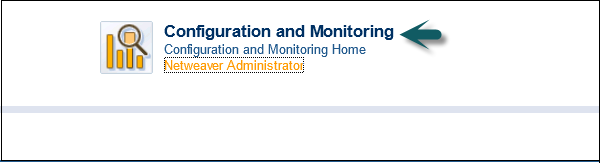

配置和监控

SAP PI 工具主页上的配置和监控选项允许您监控 SAP 系统中的集成引擎、CCMS 集成和流程监控基础架构的功能。

使用配置和监控，您可以监控以下功能 –

• 组件监控– 监控 SAP PI 的不同 Java 和 ABAP 组件。

• 消息监控– 监控 SAP PI 组件中消息处理的状态。

• 性能监控– 使用运行时工作台，您可以监控 SAP PI 系统中的不同性能指标。您可以创建各种聚合报告。

• End to End Monitoring – 监控 SAP PI 系统中场景的端到端生命周期。

• 消息索引搜索– 您可以在消息监控中执行基于索引的消息搜索，也可以根据特定于适配器的选择等进行搜索。

• 警报收件箱– 警报收件箱根据分配给业务用户的角色，用于根据配置查看 SAP PI 系统中的所有警报。

• 警报配置– C&M 中的警报框架允许您报告在 ABAP 和 Java 中处理消息期间的所有错误。使用警报配置，您可以定义策略，是否必须报告错误并执行分析。

• 监控运行时缓存– 用于查看运行时缓存中的对象。

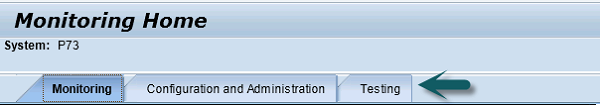

让我们看看这些选项在 SAP PI 工具主页中的配置和监控下的位置。在配置和监控主页下，您会看到以下屏幕截图中的三个选项 –

监控选项卡

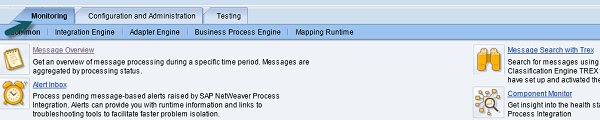

在“监控”选项卡下，您将获得 4 个选项，如下面的屏幕截图所示 –

• 消息概览– 用于获取特定时间段内消息处理的概览。消息按处理状态聚合。

• 警报收件箱– 用于处理由 SAP NetWeaver 流程​​集成引发的基于消息的未决警报。警报可以为您提供运行时信息和故障排除工具的链接，以促进更快地隔离问题。

• 使用 Trex 进行消息搜索– 这用于使用消息有效负载内容搜索消息。您需要搜索和分类引擎 TREX 来索引和搜索文档。此外，您已设置并激活消息索引。

• 组件监视器– 这用于深入了解 SAP NetWeaver Process Integration 的各个组件的健康状态。

配置和管理选项卡

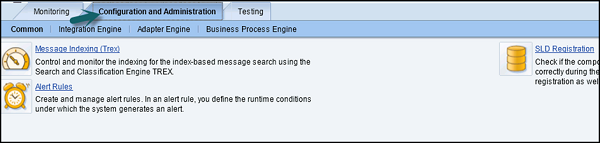

在配置和管理选项卡下，您将获得 3 个选项，如下面的屏幕截图所示 –

• 消息索引 (Trex) – 这用于使用搜索和分类引擎 TREX 控制和监视基于索引的消息搜索的索引。

• 警报规则– 创建和管理警报规则。在警报规则中，您定义系统生成警报的运行时条件。

• SLD 注册– 用于检查 SAP NetWeaver Process Integration 的组件在技术配置阶段是否正确注册。您可以对注册应用更正，也可以注册更多组件。

测试选项卡

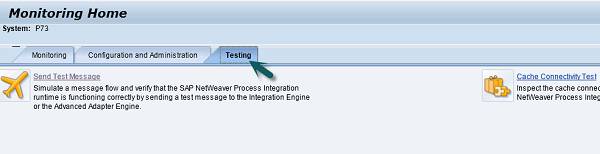

在测试选项卡下，您将获得以下两个选项 –

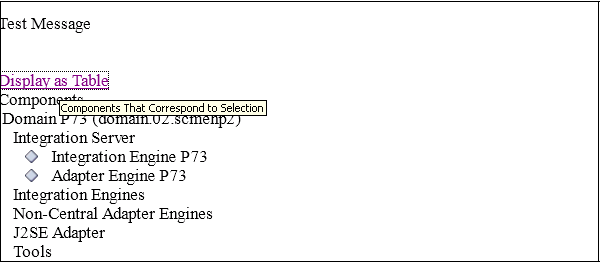

发送测试消息

通过向集成引擎或高级适配器引擎发送测试消息来模拟消息流并验证 SAP NetWeaver Process Integration 运行时是否正常运行。

缓存连接测试

这用于检查 SAP NetWeaver Process Integration 的基础架构组件的缓存连接状态并测试它们与运行时缓存的连接。
