SAP NetWeaver – 架构

SAP NetWeaver 被称为 SAP 软件堆栈的中央基础，并为其他 NetWeaver 组件（例如流程集成器、商业智能、企业门户）以及 ABAP 和 Java 应用程序提供灵活的平台。

SAP NetWeaver Application Server 支持独立于平台的 Web 服务、业务应用程序和基于标准的开发，使您能够将现有技术资产用于面向 Web 服务的解决方案。

所有 NetWeaver 组件都构建在 SAP Web Application Server 上，并且组件是用 J2EE 或 ABAP 编写的。

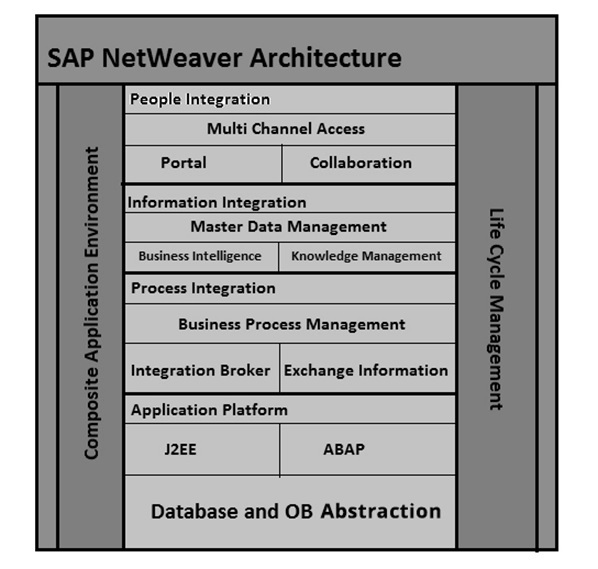

SAP NetWeaver – 架构

SAP NetWeaver 是整个 SAP 软件堆栈的核心组件之一，并为其他组件以及 JAVA 和 ABAP 应用程序提供平台。

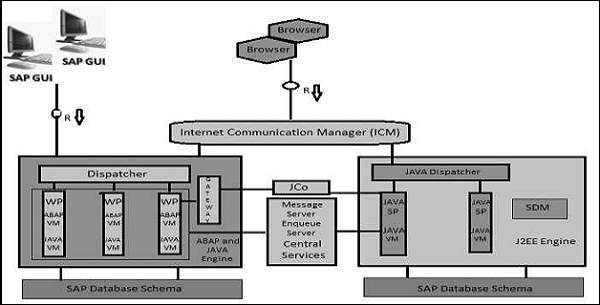

SAP 应用服务器由多个应用服务器实例和数据库服务器组成。使用对话框实例，它还包含一个消息服务器和一个入队服务器。

用户执行的对话框实例具有以下组件 –

• 内部通信管理器– 用于处理客户端和服务器 Web 请求。它支持协议 – HTTP、HTTPS、SMTP。

• Dispatcher – Dispatcher 用于将用户请求分发到不同的工作流程。如果所有工作进程都忙，则请求存储在 Dispatcher 队列中。

• 工作流程– 这些用于执行 Java 或 ABAP 程序。

• SAP Gateway – 这提供了 SAP 实例之间的 RFC 接口。

• 消息服务器– 用于消息通信并平衡 SAP 系统中的负载。
