Excel Power View – 瓷砖可视化

如果您有大量数据需要在不同位置显示重要数据点，您可能需要在 Power View 可视化中经常滚动才能找到您要查找的数据。这会很乏味，而且在您呈现结果时也可能不顺畅。

您可以使用 Power View 中的磁贴功能克服这种苦差事。使用 Tiles，您可以更快地从数据中获得洞察力。图块充当导航条，每个可能的字段值都有一个图块。当您单击某个磁贴时，只会显示与该字段值相关的数据。由于可以轻松滚动导航条中的值，从而动态更改可视化中的相应值，因此 Tiles 成为一种易于使用的工具。

您可以在表格、矩阵、卡片和图表或地图可视化中使用平铺。您可以在 Power View 中将这些可视化与单个磁贴导航条组合在一起，并使用磁贴过滤它们。Tile 可以是简单的文本或图像。

使用磁贴的表格可视化

从表格可视化开始，如下所示 –

将字段 Country、Sport 和 Medal Count 拖动到 Power View。默认情况下会显示一个表格。

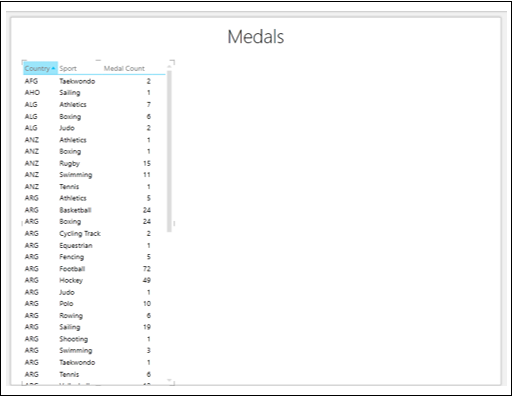

表格可视化图块

您可以看到，由于行数很大，因此很难上下滚动以突出显示所需和/或重要的值。

将字段 Sport 从 FIELDS 区域拖到 Power View Fields 窗格中的 TILE BY 区域。磁贴作为导航条出现在表格的顶部。

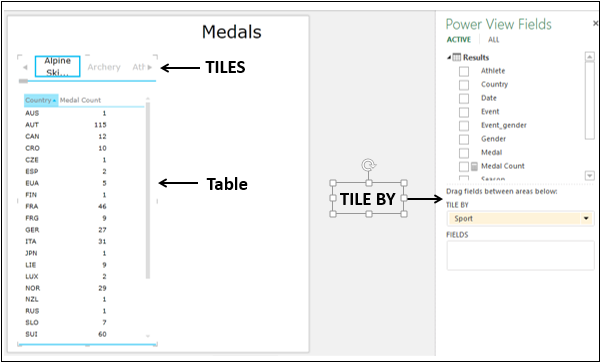

瓷砖桌

您将观察到以下内容 –

默认情况下，导航条中的第一个图块被选中。
在表中，值被过滤为所选平铺的值。在这种情况下，选择的运动。
导航条的左右边缘有箭头按钮可以滚动。
导航条下方有一个滚动条。

使用 Table Tiles 可视化探索数据

您可以选择不同的瓷砖如下 –

滚动导航条以显示代表您正在寻找的运动的图块，例如 Polo。
单击磁贴 – Polo。表中的值被过滤为 Polo 的值。

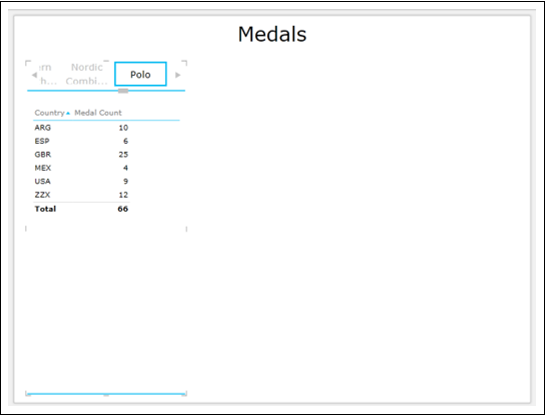

使用表格磁贴探索数据

您可以看到显示行总计。您可以选择打开或关闭总计。

单击表。
单击功能区上的设计选项卡。
单击选项组中的总计。

瓷砖选项

从下拉列表中选择无。不会显示行 – 总计。
从下拉列表中选择行。将显示行 – 总计。

您可以通过使用图像而不是文本来使瓷砖更具吸引力和意义。

将字段 SportImage 从 SportPics 表拖到 TILE BY。您将获得瓷砖作为图像，描绘每项运动。

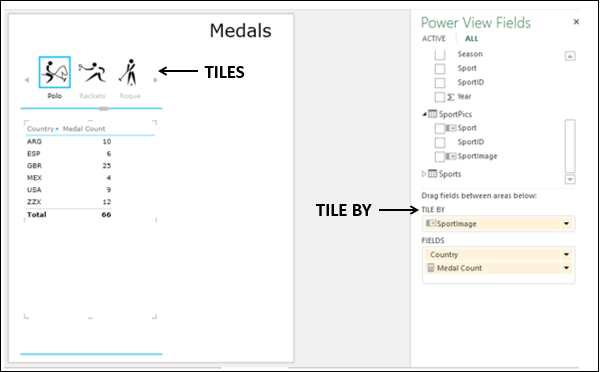

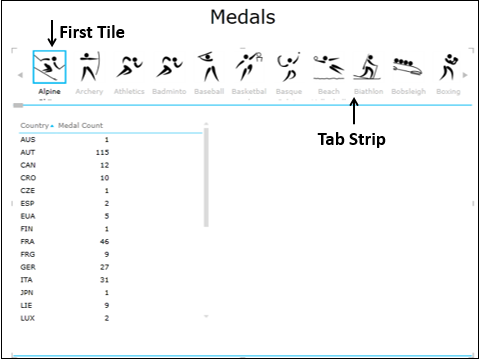

奖牌瓷砖

Tiles 中的图像是数据绑定的。如果您单击任何图像平铺，表格将被过滤为该运动值。

磁贴导航条 – 标签条

Power View 中有两种类型的导航条 – Tile Flow 和 Tab Strip。

您在上面创建的是 Tab Strip。

调整选项卡条的大小，使其跨越 Power View 的宽度。
单击磁贴 – 跳台滑雪。

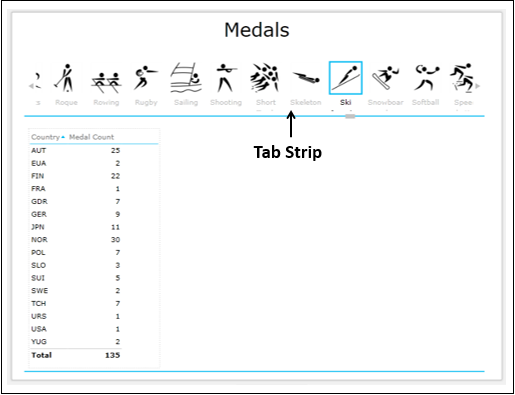

奖牌标签条

您将观察到以下内容 –

当您向TILE BY区域添加字段时，默认情况下会显示选项卡条。
选项卡条显示在 Power View 的顶部。
标签，运动名称显示在每张图像下方。
默认情况下，选项卡条中的第一个图块被选中。
选项卡条的左右边缘有箭头按钮以启用滚动。
您可以向左或向右滚动以显示磁贴。
当您滚动选项卡条时，突出显示的磁贴会向左或向右移动。它也可以在滚动时消失。
您可以单击一个图块以选择它。平铺在与之前相同的位置突出显示。
在表中，值被过滤为所选平铺的值。

瓷砖导航条 – 瓷砖流

您可以将导航条从 Tab Strip 转换为 Tile Flow，如下所示 –

单击选项卡条上的图块。
单击功能区上的设计选项卡。
单击平铺组中的平铺类型。
从下拉列表中选择平铺流。

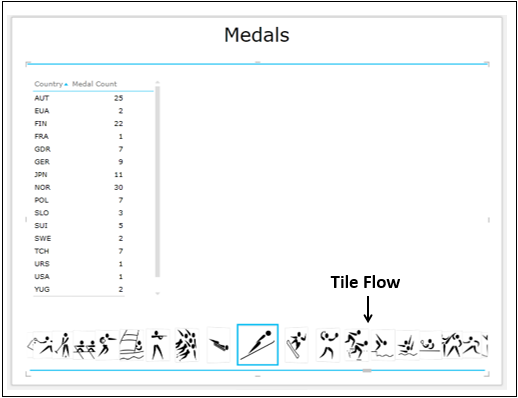

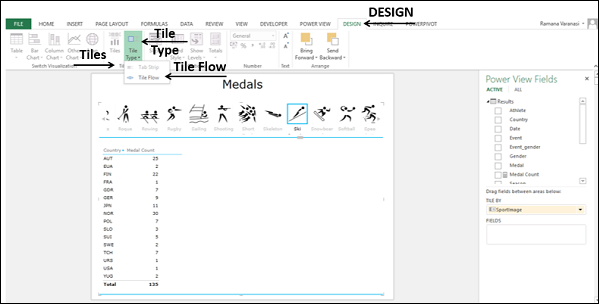

瓷砖流

导航条移到 Power View 的底部。这是瓷砖流。

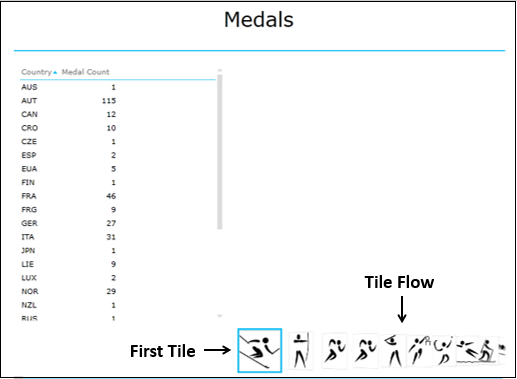

奖牌瓷砖流

您将观察到以下内容 –

Tile Flow 显示在 Power View 的底部。
默认情况下，选择平铺流中的第一个平铺。它将显示在 Tile Flow 的中心。
没有用于滚动的箭头按钮。
没有标签出现。
您可以通过单击中心磁贴左侧或右侧的任何磁贴来向左或向右滚动。
瓷砖向左或向右流动，中间的瓷砖将始终突出显示。
您可以单击一个图块以选择它。Tile 被突出显示并移动到 Tile Flow 的中心。
由于选定的图块始终是中心图块，因此会发生以下情况 –
- 选定的图块不会消失。
- 当您向左或向右滚动时，位于中心位置的 Tile 将被自动选中并突出显示。
- 之前的选择消失。
- 该表将自动更新为与 Tile Flow 中心的 Tile 对应的值。
