Excel Power View – 条形图可视化

---

条形图用于比较一个或多个数据系列中的数据点。在条形图中，类别沿垂直轴组织，值沿水平轴组织。

正如您在前面的章节中所知道的，您需要从一个表格开始，然后将其转换为条形图可视化。

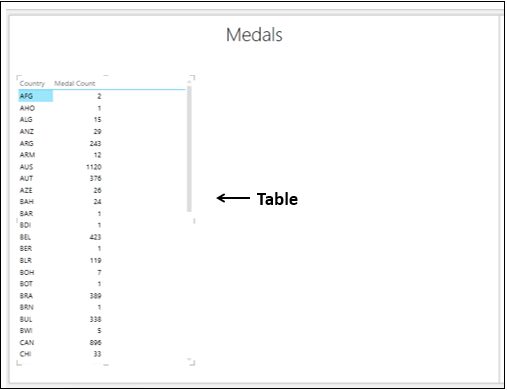

选择字段 – 国家和奖牌计数。默认情况下，将显示表格。

条形图可视化的类型

在 Power View 中，有三种类型的条形图可视化 –

• 堆积的酒吧。
• 100% 堆叠条。
• 聚集的酒吧。

切换到条形图可视化

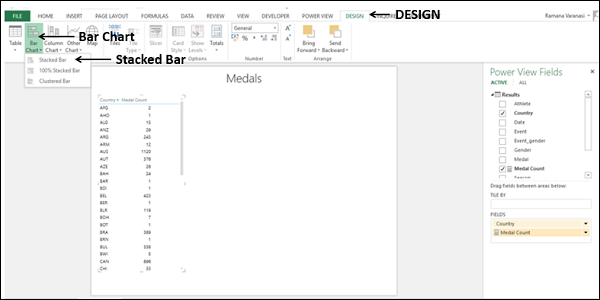

将表格转换为条形图如下 –

• 单击表。
• 单击设计选项卡。
• 单击切换可视化组中的条形图。
• 从下拉列表中选择 Stacked Bar。

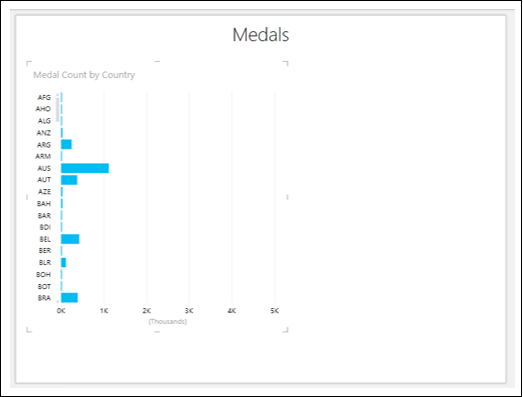

表格转换为条形图。

您可以看到 Y 轴值按类别值升序排列。

使用条形图可视化探索数据

您可以通过多种方式使用条形图探索数据。在本节和后续章节中，您将了解可用于使用条形图进行数据可视化和探索的各种方法。

您可以按奖牌计数对条形图中的 Y 轴值进行排序，如下所示 –

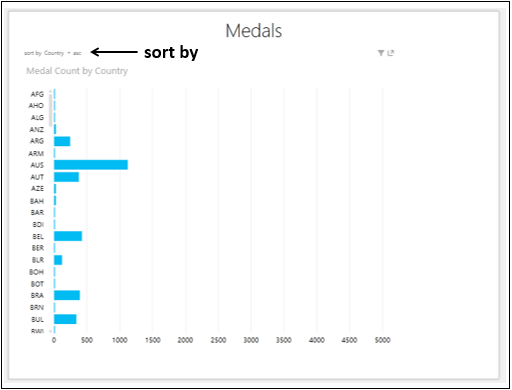

将光标移至条形图上方。在左上角，您会发现 –按国家/地区 asc 排序。这意味着按国家/地区升序排序。

• 点击国家。它将更改为奖牌计数。

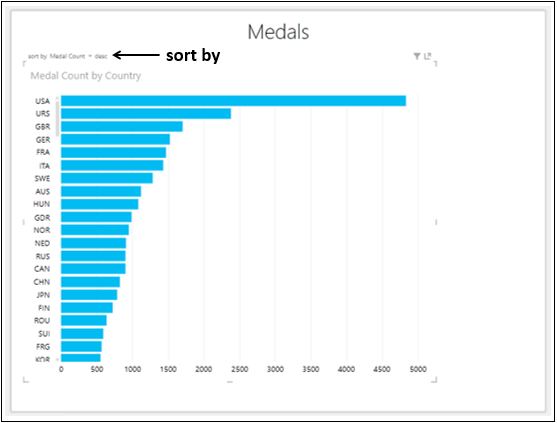

• 单击升序。它将更改为desc。条形图将按奖牌数降序排列。

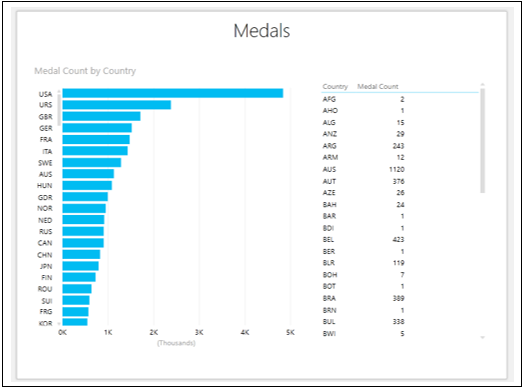

条形图和表格可视化的组合

您可以通过在同一 Power View 上放置表格来查看条形图可视化的交互功能。

• 创建一个包含Country和Medal Count字段的表。

• 调整条形图和表格的大小和位置，如下所示。

从条形图中，您可以看到美国的奖牌数最高。

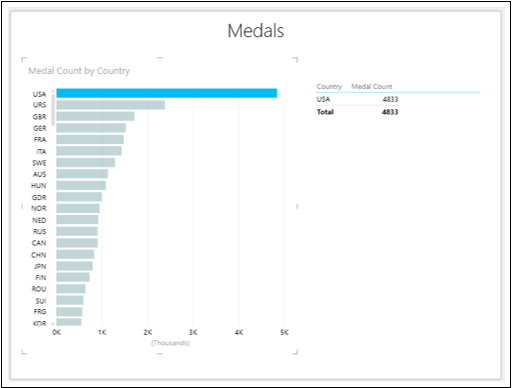

单击美国栏。该栏将突出显示，其他栏将处于非活动状态。表格被过滤以仅显示选定条的值。

最高奖牌数是美国的，如表中所示，为 4833。

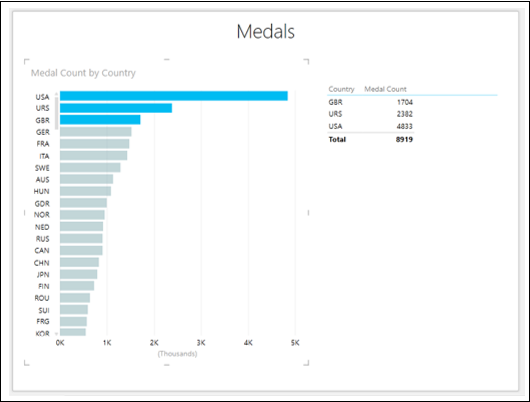

要找到前三名奖牌数，请按以下步骤操作 –

• 单击带有类别美国的栏。只有那个 Bar 会被突出显示。

• 按住 Ctrl 键，单击位于第二和第三位的带有类别 URS 和 GBR 的栏。美国、URS 和 GBR 的 Bars 将突出显示。

该表还仅显示了这三个类别的值。

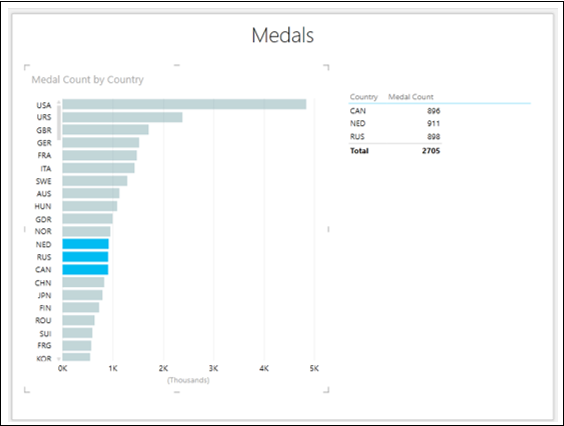

从条形图中，您还可以观察到 NED、RUS 和 CAN 的值几乎相等。

• 单击栏 NED。

• 按住 Ctrl 键，单击 Bars RUS 和 CAN。NED、RUS 和 CAN 的栏将突出显示。

该表还仅显示了这三个类别的值。

添加图例

您可以通过添加图例来观察条形图更强大的功能。

• 单击条形图。
• 将字段 Medal 拖到 LEGEND 区域。
• 单击表。
• 将字段 Medal 拖动到 FIELDS 区域。

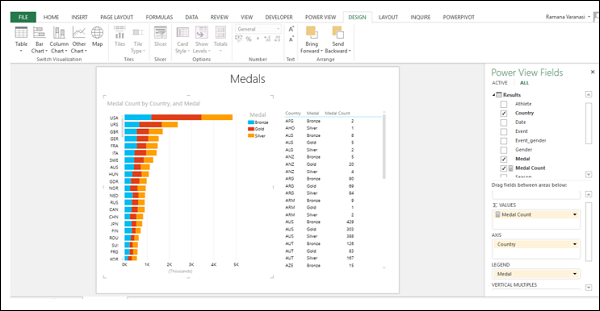

如您所见，这是一个成熟的堆叠条形图可视化，按奖牌类型显示每个国家/地区的奖牌计数。

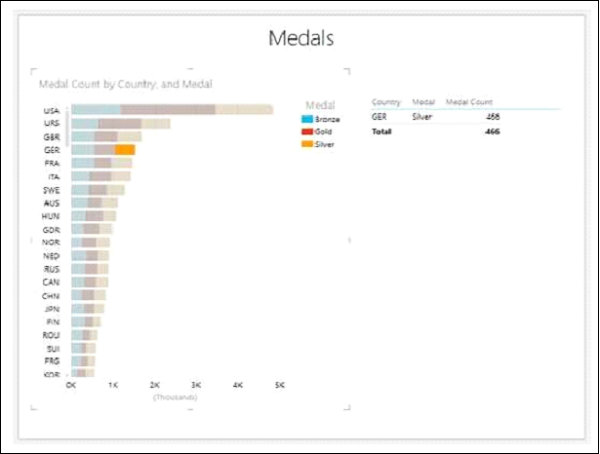

单击 GER 栏的橙色部分。

您可以观察以下内容 –

• 只有您单击的 GER 栏的橙色部分会突出显示。

• GER 的其他两个部分将变为非活动状态。

• 所有其他栏将变为非活动状态。

• 表格将被过滤以仅显示突出显示区域的值。

注意– 在这种情况下，您不能进行多项选择。

100% 堆积条形图

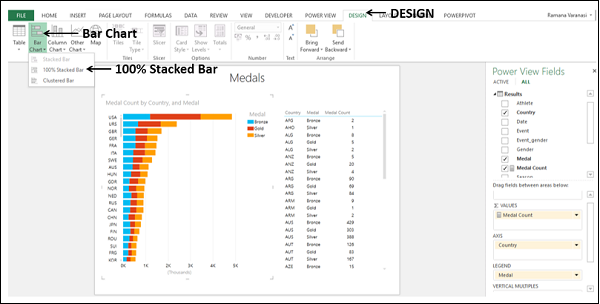

您可以将堆积条形图转换为 100% 堆积条形图，如下所示 –

• 单击堆积条形图。

• 单击功能区上的设计选项卡。

• 单击条形图。

• 从下拉列表中选择 100% Stacked Bar。

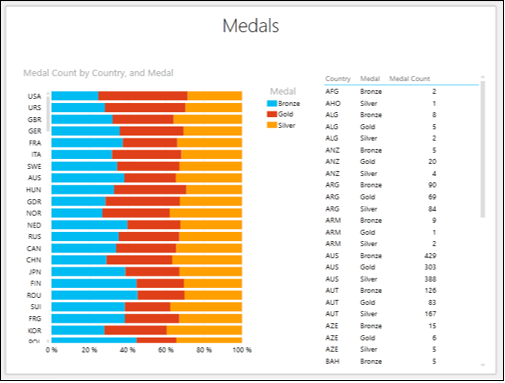

您的堆积条形图将转换为 100% 堆积条形图，如下所示。

从图表中，您可以直观地看到每个国家/地区总奖牌数的金、银和铜比例。

您还可以将每个国家的男女获得的奖牌比例可视化。

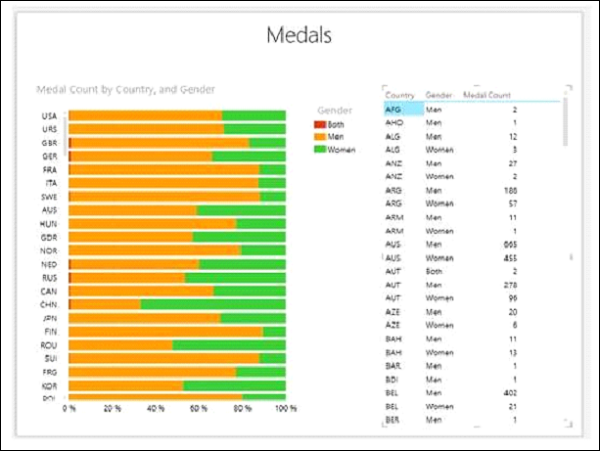

删除字段 Medal 并将字段 Gender 添加到条形图和表格中。

观察到，对于 CHN，与其他国家相比，女性的奖牌数多于男性。

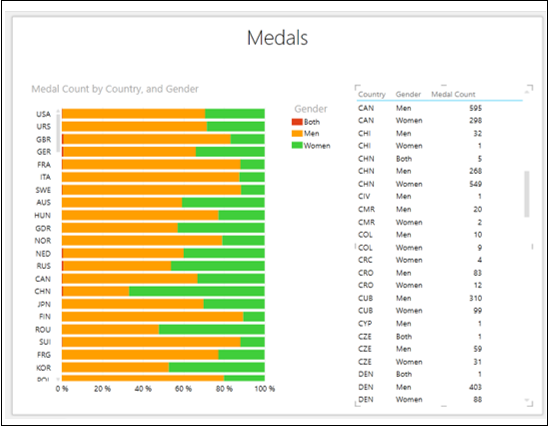

向下滚动表格以查看 CHN 的值。

在CHN国家，男子奖牌数为268枚，女子奖牌数为549枚。

簇状条形图

您可以将 100% 堆积条形图转换为聚集条形图，如下所示 –

• 单击 100% 堆积条形图。

• 单击功能区上的设计选项卡。

• 单击条形图。

• 从下拉列表中选择集群条。

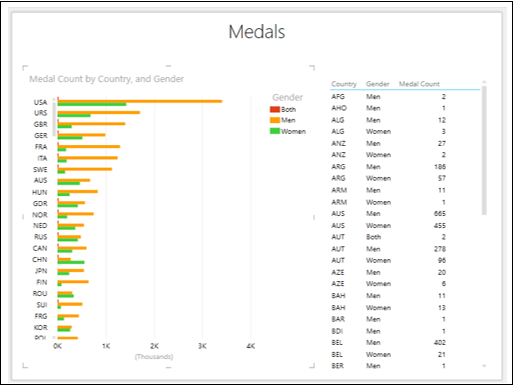

100% 堆积条形图将转换为聚集条形图。

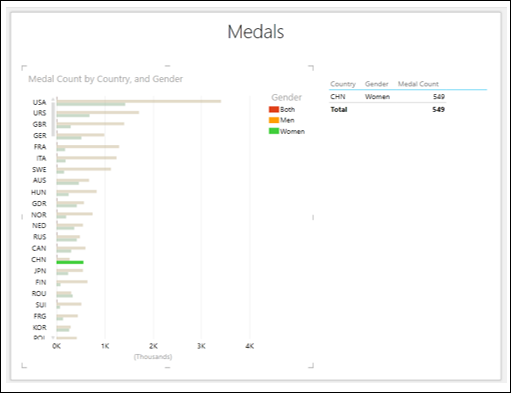

单击 CHN 的绿色条。

您将观察到以下内容 –

• 只有选定的条会突出显示。
• 其他酒吧将变得不活动。
• 该表仅显示了相应的值。
