SAP Universe Designer – 用户界面

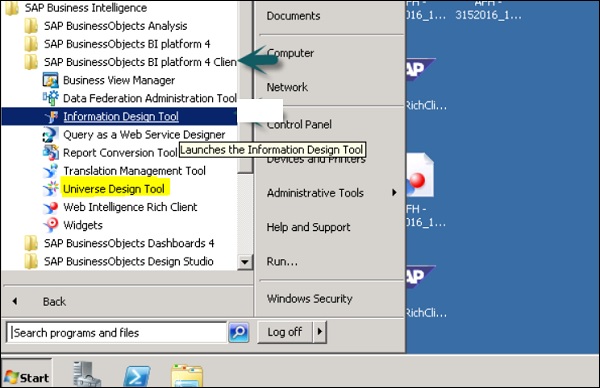

安装 BI 客户端工具时，Universe Designer 是客户端工具的一部分，可以在 SAP BusinessObjects BI 平台客户端工具 → Universe 设计工具下打开，如下图所示 –

在上图中，您可以看到 SAP BusinessOBjects BI 平台客户端工具下的 Information Design Tool 和 Universe Design 工具。在旧版本的 Business Objects 中，只有 UDT 可用于设计 Universe。在 BO4.0 或更高版本中，引入了信息设计工具以添加在多个源上创建的 Universe。

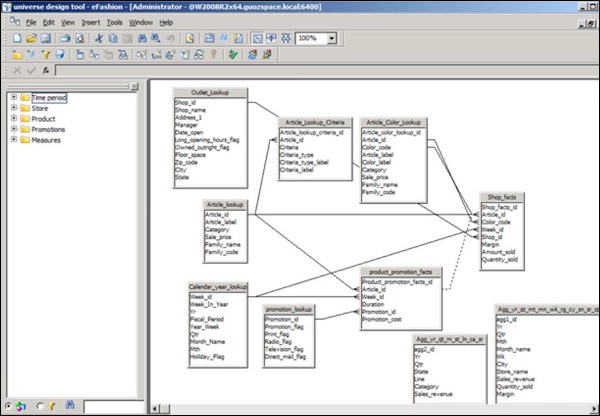

在上图中，您可以在 Universe 设计工具用户界面下看到不同的可用选项。它具有包含通常在 Web Intelligence/仪表板设计器工具中可见的对象和类的“Universe”窗格和仅在 Universe 设计器中可见的“结构窗格”。

• 宇宙窗格
• 结构面板

在 Universe 窗格中，您可以进一步展开每个类以查看在其中创建的对象。这些对象是根据业务需求命名的，并且易于业务用户理解。

在“结构”窗格中，Universe 设计器拖动表并加入它们以创建模式。此模式视图仅对 Universe 设计人员可见，对业务用户不可见。

要连接到数据源，在 UDT 中使用了连接向导，您可以在 UDT 中创建多个连接，但是每个 Universe 都是使用单个连接创建的。

Universe 设计工具提供了一个图形界面，允许您选择和查看数据库中的表。数据库表在模式图中表示为表符号。您可以使用此界面来操作表、创建链接表的联接、创建别名表、上下文以及解决架构中的循环。

支持以下架构类型：

• 星型架构
• 雪花模式
• 多星模式

Universe 存储在 CMS 存储库中，用户使用 Web 浏览器连接到 Universe。当用户连接到 Universe 时，他可以访问数据库中的所有数据。
