OBIEE – 建筑

OBIEE 体系结构涉及处理最终用户请求所需的各种 BI 系统组件。

OBIEE 系统如何实际工作？

来自最终用户的初始请求被发送到演示服务器。表示服务器在逻辑 SQL 中转换此请求并将其转发到 BI 服务器组件。BI 服务器将其转换为物理 SQL 并将其发送到数据库以获得所需的结果。该结果通过相同的方式呈现给最终用户。

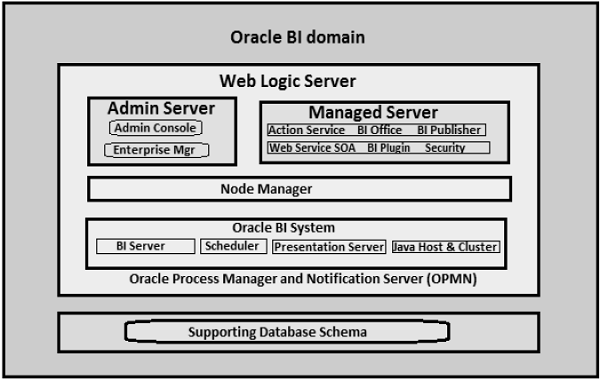

下图显示了详细的 OBIEE 架构 –

OBIEE 架构包含 Java 和非 Java 组件。Java 组件是 Web Logic Server 组件，非 Java 组件称为 Oracle BI 系统组件。

网络逻辑服务器

OBIEE 系统的这部分包含 Admin Server 和 Managed Server。管理服务器负责管理托管服务器的启动和停止进程。Managed Server 包括 BI Plugin、Security、Publisher、SOA、BI Office 等。

节点管理器

节点管理器触发自动启动、停止、重启活动，并为 Admin 和 Managed 服务器提供进程管理活动。

Oracle 流程管理器和通知服务器 (OPMN)

OPMN 用于启动和停止 BI 系统的所有组件。它由 Fusion Middleware Controller 管理和控制。

Oracle BI 系统组件

这些是 OBIEE 系统中的非 Java 组件。

甲骨文商业智能服务器

这是 Oracle BI 系统的核心，负责提供数据和查询访问能力。

BI 表示服务器

它负责将来自 BI 服务器的数据呈现给最终用户请求的 Web 客户端。

调度器

该组件在 BI 系统中提供调度能力，它有自己的调度器来调度 OBIEE 系统中的作业。

Oracle BI Java 主机

这负责使 BI Presentation 服务器能够支持 BI Scheduler、Publisher 和图形的各种 Java 任务。

BI 集群控制器

这用于负载平衡目的，以确保将负载平均分配给所有 BI 服务器进程。
