Microsoft Visio – 图层设置

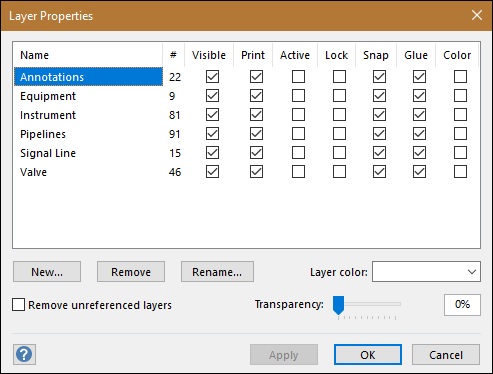

图层属性对话框允许更改单个图层的属性。它包含多个复选框，例如名称、#、可见、打印、活动、锁定、对齐、胶水和颜色。

Name 字段列出了图层的类型，而 # 字段列出了该类型的形状数量。在以下示例中，我们看到此图中有九个设备形状。

每个图层类型都有一行复选框，可以选择或取消选择。取消选中可见复选框会使图形在绘图中不可见。如果选中打印复选框，则该形状将与其他形状一起打印。取消选中打印复选框将不会打印图层中的形状。

同样，层可以被激活或锁定。可以在不影响其他形状或图层的情况下操纵活动图层中的形状。当您锁定形状时，Visio 会阻止对形状进行任何更改。您不能拖动形状或更改其内容。如果允许形状捕捉到网格，将检查捕捉和胶水。您还可以通过颜色表示图层以便于识别。

当您用颜色表示图层时，属于该图层的形状也将在图表中着色。如果您想区分一组形状与另一个形状，这将非常有用。
