实体框架 – 数据模型

实体数据模型 (EDM) 是实体关系模型的扩展版本，它使用各种建模技术指定数据的概念模型。它也指一组描述数据结构的概念，无论其存储形式如何。

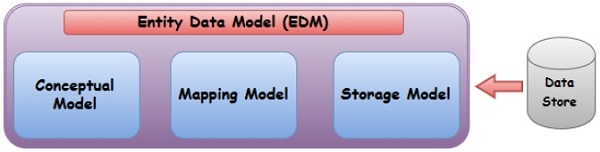

EDM 支持一组在概念模型中定义属性的原始数据类型。我们需要考虑构成实体框架基础的 3 个核心部分，统称为实体数据模型。以下是 EDM 的三个核心部分。

• 存储模式模型
• 概念模型
• 映射模型

存储模式模型

存储模型也称为存储架构定义层 (SSDL)，表示后端数据存储的示意图。

概念模型

概念模型也称为概念架构定义层 (CSDL) 是真正的实体模型，我们根据它编写查询。

映射模型

映射层只是概念模型和存储模型之间的映射。

逻辑模式及其与物理模式的映射表示为 EDM。

• Visual Studio 还提供实体设计器，用于可视化创建 EDM 和映射规范。

• 该工具的输出是指定架构和映射的 XML 文件 (*.edmx)。

• Edmx 文件包含实体框架元数据工件。

模式定义语言

ADO.NET 实体框架使用称为架构定义语言 (SDL) 的基于 XML 的数据定义语言来定义 EDM 架构。

• SDL 定义了与其他基本类型类似的简单类型，包括 String、Int32、Double、Decimal 和 DateTime 等。

• 定义原始值和名称映射的枚举也被视为简单类型。

• 仅从框架版本 5.0 开始支持枚举。

• 复杂类型是从其他类型的聚合中创建的。这些类型的属性集合定义了一个实体类型。

数据模型主要有三个关键概念来描述数据结构 –

• 实体类型
• 关联类型
• 财产

实体类型

实体类型是在 EDM 中描述数据结构的基本构建块。

• 在概念模型中，实体类型由属性构建并描述顶级概念的结构，例如业务应用程序中的学生和注册。

• 实体代表特定对象，例如特定学生或注册。

• 每个实体在实体集中必须具有唯一的实体键。实体集是特定实体类型的实例的集合。实体集（和关联集）在实体容器中按逻辑分组。

• 实体类型支持继承，即一种实体类型可以派生自另一种实体类型。

关联类型

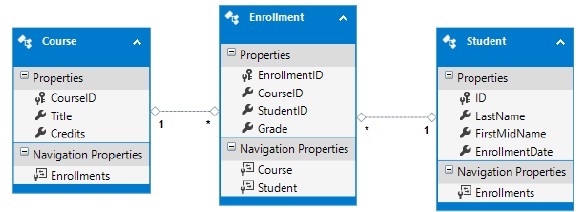

它是在 EDM 中描述关系的另一个基本构建块。在概念模型中，关联表示两个实体类型（例如 Student 和 Enrollment）之间的关系。

• 每个关联都有两个关联端，用于指定关联中涉及的实体类型。

• 每个关联端还指定一个关联端多重性，指示可以在关联端的实体数量。

• 关联端多重性的值可以是一 (1)、零或一 (0..1) 或多 (*)。

• 关联一端的实体可以通过导航属性访问，或者如果它们在实体类型上公开，则可以通过外键访问。

财产

实体类型包含定义其结构和特征的属性。例如，学生实体类型可能具有学生 ID、姓名等属性。

属性可以包含原始数据（例如字符串、整数或布尔值）或结构化数据（例如复杂类型）。
